Produkter Beskrivelse

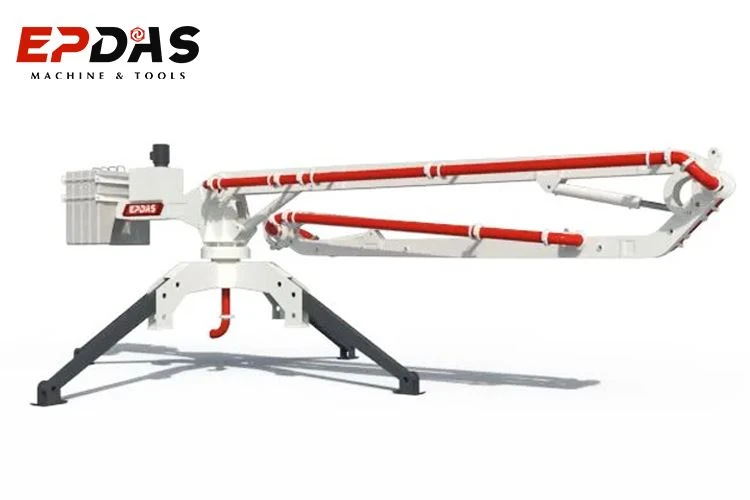

EPDAS Spider Concrete Pump Placering Boom er et innovativt udstyr designet til konstruktionshældningsoperationer. Den vedtager en unik Spider - Type Outrigger Structure Design med fremragende stabilitet og belastning - bærekapacitet. Dens multi - sektion Telescopic Boom kan realisere 360 graders multi - vinkelrotation, og med den ekstra - lang distributionsradius kan den effektivt levere beton til arbejdsoverfladen, som er vanskelig at nås med traditionelle pumpebiler og let dække en lang række konstruktionsområder.
Hovedkomponenter i edderkopboom
Professionel Spider Boom Pump Supply
Spiderformet støtte
Spider -formet støtteramme er designet med god stabilitet og stærk belastningskapacitet. Stofstang af edderkoppetype er udstyret med flere ben med justerbar længde og højde, lavet af stål med høj styrke, stabil struktur og kan tilpasse sig forskellige terrænforhold.
Stofstolramme
Spider betonpumpe består af flere stofstænger, forbundet med stifter og udstyret med lejer. Stofstængerne kan renses fleksibelt og drejes, og normalt er rotationsområdet 360 grader, så stofpolerne kan levere beton i flere retninger. Sprederstangens struktur er normalt en kasse - formet svejset krop for at sikre dens styrke og stabilitet.
Hydraulisk system
Det hydrauliske system bruges nøjagtigt til at kontrollere ekspansionen og rotationen af understøttelsesrammen og den distribuerende arm, hvilket giver stærk effektstøtte for at sikre den glatte og nøjagtige drift af edderkoppepumpen. Det består normalt af elektrisk motor, hydraulisk pumpe, hydraulisk motor, hydraulisk rørledning og trykmåler.
Formidle rør
Transportrør er lavet af slid - resistent materiale til at modstå højt tryk transport af beton. Det består normalt af faste stigerør, lige rør, bevægelige albuer og rørklemmer og er ansvarlig for at skubbe beton fra pumpen eller blanderen til edderkoppens bom - type placering af stang.
Kontrolsystem
Kontrolsystemet inkluderer hovedsageligt fjernbetjeningssystem og kørekonsol. Den betonhældende maskine er meget automatiseret og udstyret med fjernbetjeningsfunktion, operatøren kan kontrollere udstyrets bevægelse, udvidelse og rotation af betonens hældningsarm gennem fjernbetjeningen, som er meget fleksibel og let at betjene.
Sikkerhedsenheder
Sikkerhedsanordninger inkluderer grænseafbrydere, nødstopknapper, overbelastningsbeskyttelse og sikkerhedsventiler, der bruges til at forhindre overbelastning og beskytte edderkoppepumpens beton mod skader. Nogle modeller er udstyret med sensorer og sikkerhedsalarmsystemer for at minde operatøren om at tage rettidig handling, når udstyret er unormalt.
HvordanGøres en konkret placering af boom WoRK?
Før konstruktionen skal operatøren placere edderkoparmen beton i en passende position, udfolde edderkoppens armbeslag, justere udstyrets niveau og justere længden og vinklen på betonpredningsarmen for at imødekomme konstruktionskravene. Når udstyret fungerer, kommer betonen ind i den teleskopiske arm gennem transportøret, og det hydrauliske system får armen til at strække sig og rotere. Operatøren justerer spredningspositionen og hastigheden gennem kontrolsystemet for at sikre jævn fordeling af beton.
Betonen leveres nøjagtigt til forskellige udpegede placeringer på byggepladsen gennem armen og pumperøret på betonens edderkopboom. Operatøren justerer trykket fra det hydrauliske system til nøjagtigt at kontrollere strømmen af beton og derved opnå en ensartet og effektiv hældningseffekt. Hele processen er meget automatiseret og kan opfylde de konkrete hældningsoperationer af komplekse strukturer.
Operatøren overvåger og justerer driften af udstyret i realtid gennem fjernbetjenings- eller kontrolpanelet. Den hydrauliske stofstang er udstyret med grænseafbryder, overbelastningsbeskyttelse og andre sikkerhedsanordninger for at sikre stabiliteten og sikkerheden ved udstyrsdriften. Når konstruktionen er afsluttet, er det nødvendigt at lukke de forskellige dele af den mobile edderkoparm, trække den teleskopiske arm tilbage, fold edderkopbeslaget, returnere udstyret til transporttilstanden og flytte maskinen til det udpegede sted til rengøring og vedligeholdelse.
Betonplacering af boomproducent
Som et globalt anerkendt mærke af edderkop -jib -leverandør giver EPDAS -produkter fremragende ydelse og omkostninger - effektive. Under forudsætningen for kvalitetssikring kan vi give kunderne konkurrencedygtige priser. Ved at vælge EPDA'er får du effektivt og tilpasseligt udstyr. Kontakt os i dag for en komplet løsning og op - til - Dato citat!
Fordelene ved edderkop -boom betonpumpe
Hver detalje er omhyggeligt udformet.
▲ Fleksibilitet og tilpasningsevne
Den teleskopiske arm har funktionerne i udvidelse og rotation. Det lange armdesign kan nøjagtigt formidle beton i forskellige vinkler og højder, der dækker et stort arbejdsområde. Det indser den sammensatte bevægelsesevne på 360 graders fuld rotation og lodret løft, hvilket effektivt reducerer antallet af flytningsflytninger.
▲ Effektivitet og præcision
Den mobile betonhældningsarm opnår effektiv og præcis konstruktion gennem et intelligent kontrolsystem. Dets automatiserede materialedistributionssystem kan nøjagtigt kontrollere hastigheden og retningen af materialetafladning, hvilket sikrer ensartet fordeling af beton. Det forkorter konstruktionsperioden markant sammenlignet med traditionel manuel hældning.
▲ Stabilitet og sikkerhed
Operatøren kan eksternt kontrollere betonplaceringsbommen gennem fjernbetjeningssystemet eller køre konsol. Dets robuste strukturelle design gør det muligt for betonens placering af bommen at forblive stabil under drift.
Hvorfor vælge EPDA'er?
Den bedste leverandør af betonudstyr.
Høj - kvalitetsprodukter
EPDAS -udstyr har streng kvalitetskontrol ved hjælp af høje - styrkematerialer og præcis kontrolteknologi for at sikre, at edderkopparmen kan opretholde fremragende stabilitet og lang- varig holdbarhed, selv under ekstreme arbejdsvilkår.
Global Service Network
EPDA'er har et globalt salgs- og servicenetværk, der kan yde lokaliseret teknisk support og efter - salgstjeneste for at sikre rettidig levering og kontinuerlig support. Vi sætter altid vores kunders behov først og er forpligtet til at give kunderne produkter og tjenester af højeste kvalitet.
Tilpassede løsninger
EPDA'er leverer skrædder - lavet løsninger, inklusive forskellige bomlængder, konfigurationer og yderligere funktioner til at imødekomme de specifikke behov i hvert projekt, hvilket sikrer, at udstyret perfekt opfylder kravene i forskellige projekter. Vi vil fortsætte med at forbedre vores produkter igennem i - dybdeforståelse af vores kunders konstruktionsbehov og feedback.
Populære tags: Spider Concrete Pump Placing Boom, China Spider Concrete Pump Placing Boom -leverandører, producenter
Produktparameter
| Punkt | Enhed | Modeller og parameter | |||
| HGY14 | HGY15 | HGY17 | HGY21 | ||
| Maks. placering af radius | m | 14 | 15 | 17 | 21 |
| Stor armlængde | m | 5.7 | 6 | 6.66 | 8.66 |
| Stor armhøjde | grad | -2-84.4 | 0-70 | 0-65 | 0-65 |
| Medium armlængde | m | 4.52 | 5 | 5.73 | 6.73 |
| Medium armhøjde | grad | 0-180 | 0-180 | 0-180 | 0-180 |
| Lille armlængde | m | 3.78 | 4 | 4.61 | 5.61 |
| Lille armhøjde | grad | 0-180 | 0-180 | 0-180 | 0-180 |
| Slangelængde | m | 3 | 3 | 3 | 3 |
| Betonleveringsrør | mm | ø125×6 | ø 125×6 | ø 125×6 | ø 125×6 |
| Hale roterende radius | m | 2.72 | 2.81 | 3.51 | 3.93 |
| Total magt | KW | 4 | 4 | 5.5/7.5 | 5.5/7.5 |
| Systemtryk | MPA | 24 | 24 | 24 | 24 |
| Roterende hastighed | r/min | 0.3-0.8 | 0.3-0.8 | 0.3-0.8 | 0.3-0.8 |
| Rotary rækkevidde | grad | 0-360 | 0-360 | 0-360 | 0-360 |
| Understøttende benspænding | m | 3.15×3.15 | 4×4 | 4.6×4.6 | 5×5 |
| Samlet højde | m | 2.9 | 2.6 | 3.2 | 3.75 |
| Bare maskinevægt | kg | 2700 | 3230 | 5000 | 6700 |
| Balancevægt | kg | 2×900 | 2×1100 | 2200 | 2×1100 |
| Kontroltilstand | kg | Panel/ trådløs fjernbetjening | Panel/ trådløs fjernbetjening | Panel/ trådløs fjernbetjening | Panel/ trådløs fjernbetjening |
